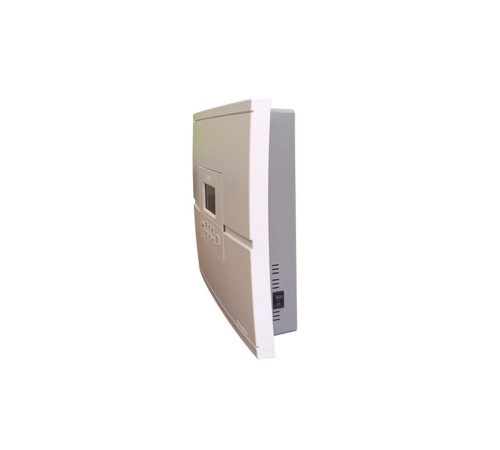

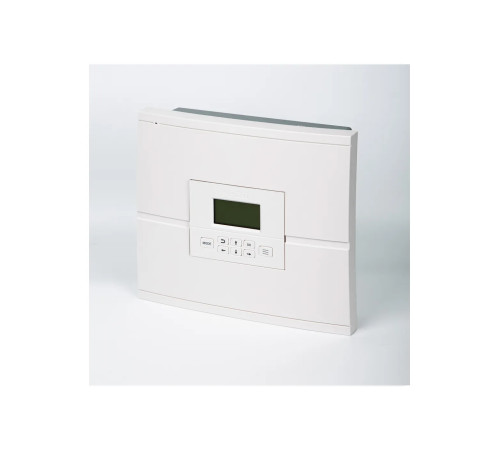

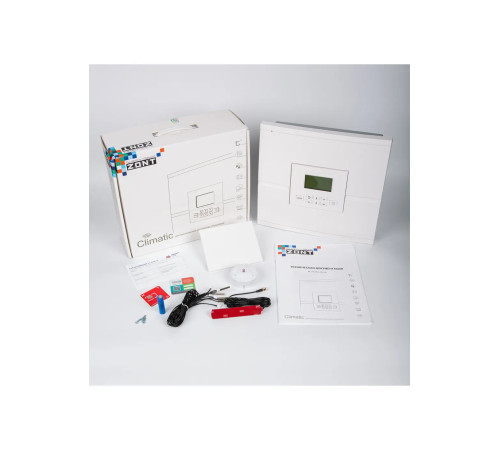

Регулятор отопления ZONT Climatic 1.3 погодозависимый GSM 4G Wi-Fi ML00004486

Регулятор ZONT Climatic 1.3Погодозависимый автоматический регулятор для контроля и управления комплексными системами отопления (с веб-интерфейсом).Каналы связи: GSM (4G), Wi-FiЛокальное управление с выносной панели (удаленность до 200 м)Управление системой отопления и ГВС (в т.ч. насосы, сервоприводы, смесит. узлы)Управление 2-мя котлами (каскад, основной + резервный)Контуры: 1 ГВС + 3* прямых/смесительных (*до 15 с блоками расширения)Поддержка блоков расширения EX (6 шт.)Подключение 2-х котлов по цифровой шине (с универсальной платой ЦШ)Погодозависимые алгоритмы и ПИД-регулированиеФункции «Антилегионелла», «Антизамерзание», «Лето»4 режима работы: «Комфорт», «Эконом», «Выключен» и «Расписание»Возможность подключения до 3 радиомодулей и до 120 радиодатчиковПогодный сервер, дистанционный контроль температурных датчиковСохранение связи при отключении электроэнергии до 4 часов (резервная батарея)Погодозависимый автоматический регулятор для комплексных систем отопления ZONT Climatic предназначен для эффективного управления системами отопления здания или нескольких сооружений с разными контурами (теплые полы, радиаторы, воздушное отопление, отопление гаража или бани и т.д.) и горячим водоснабжением.Автоматический регулятор ZONT Climatic использует для передачи данных каналы связи GSM/ GPRS/ Wi-Fi. Если пропадет приоритетный канал Wi-Fi, то прибор автоматически переключится на прием и отправку данных по GPRS. Так устройство всегда находится на связи со своим владельцем.Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.ZONT Climatic – первый прибор, настройки которого можно выполнить как со своей панели управления, так и из личного кабинета. Настройки, сделанные на панели, автоматически прописываются в личном кабинете. Изменения, выполненные в веб интерфейсе моментально отображаются на панели управления.Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляется:через собственную панель управления (выносная, можно разместить отдельно от регулятора);дистанционно в личном кабинете веб-сервиса ZONT,дистанционно в бесплатном мобильном приложении ZONT, доступном на iOS и Android.ZONT Climatic — современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.— Комфортная температура в помещении сразу после 1-ой настройки!— Система на связи 24/7— Безопасность всей системы отопления!— Экономия на энергоносителях от 35%Линейка приборовЛинейка приборов ZONT Climatic представлена 3 регуляторами, в основе предустановок которых заложены три самые популярные схемы систем отопления.*Поддерживает до 16 управляемых контуров за счет подключаемых блоков расширения (один блок дает 2 дополнительных контура)Регулятор ZONT Climatic 1.3 Позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 3 прямых/смесительных контура. ZONT Climatic 1.3 позволяет расширить систему до 15 прямых/смесительных контуров за счет расширения подключаемых блоков (один блок дает 2 дополнительных контура).Автоматизация контроля и управленияАвтоматический регулятор ZONT Climatic 1.3 содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора или в личном кабинете сервиса ZONT возможно:выбрать режим работы для каждого контура,установить требуемое температурное значение,назначить расписание работы приборов,управлять ГВС,присвоить каждому контуру свое название.Автоматический регулятор ZONT Climatic использует погодозависимый алгоритм для регулировки работы приборов системы отопления при выборе соответствующего алгоритма и использовании датчиков температуры воздуха, теплоносителя. Регулятор взаимодействует как с проводными (в том числе NTC), так и с радиодатчиками. Для использования радиодатчиков с передачей данных на защищенной частоте 868 МГц необходимо подключить радиомодуль ZONT.Регулятор одновременно контролирует и управляет работой 2-х отопительных котлов, в том числе каскада. В базовой комплектации прибор обеспечивает управление котлами релейным способом. Для регулирования котлов по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami).Резервная батарея в комплекте: при отключении электроэнергии прибор будет оставаться на связи до 4 часов и передавать информацию от подключенных к нему проводных датчиков.Панель управления ZONT Climatic выносная, по желанию ее можно подключить отдельно от регулятора. Ее место в корпусе закрывает заглушка, входящая в комплект.В качестве дополнительной панели управления регулятором к ZONT Climatic можно подключить панели ручного управления МЛ-753 и МЛ-753 Wi-Fi, таким образом обеспечив доступ к управлению системой отопления из разных помещений (например, на разных этажах).ZONT Climatic – готовое решение для автоматизации систем отопления и ГВС!Пример инженерной системы на базе ZONT Climatic 1.3В системе использован блок расширения EX-77.*возможно подключить до 6ти блоков расширения, каждый из которых добавляет 2 дополнительных контура.**платы цифровых шин убираются под корпус прибора.Управление2 котла (основной и резервный, каскад)3 прямых/смесительных контура1 контур ГВСнасос рециркуляции ГВСДоступно релейное или цифровое управление котлом и ГВС.Цифровое управление реализуется через платы цифровых шин (убираются под корпус прибора), протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf.Датчикиподдержка аналоговых датчиков NTC;до 120 радиодатчиков (подключаемых через внешние радиомодули ZONT МЛ-590);подключение цифровых датчиков температуры (только для управления контуром отопления по воздуху или мониторинга температуры);Оповещенияпри отклонении текущей температуры от заданных режимом работы пороговых значений;при аварии и неисправности котла;при неисправности подключенных датчиков температуры;при пропадании и восстановлении основного напряжения питания (сети).ФункционалКонтроль состояния и управление работой котла, контура ГВС осуществляется через выносную панель, личный кабинет веб-сервиса и мобильное приложение ZONTОтображение текущей и целевой температуры в помещении (теплоносителя);Отображение текущего состояния котла;Изменение температурных настроек режимов регулятора;Выбор режима работы регулятора (4 преднастроенных);Мониторинг измеряемых температур (воздуха в помещении и на улице, теплоносителя, ГВС);Программирование работы котла;Отображение каналов связи.В базовой комплектации ZONT Climatic обеспечивает управление двумя котлами релейным способом. Для регулирования температуры подающей линии по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami).ZONT Climatic имеет 4 режима работы:«Комфорт» – содержит предустановленные настройки«Эконом» – содержит предустановленные настройки«Выключен» – задаваемый пользователем режим«Расписание» – задаваемый пользователем режимСпециальные функции:Функция «Антизаморозка» — защищает систему отопления от замерзания;Функция «Лето» — экономит энергоресурсы в теплое время года;Функция ГВС «Антилегионелла» — осуществляет периодическое обеззараживание воды.Автономная работа при отключении электроэнергии:прибор останется на связи до 4 часов (встроенная резервная батарея)обеспечит мониторинг и передачу информации от подключенных проводных датчиковВнимание! При питании от резервного аккумулятора регулятор котлом не управляет!Мгновенное оповещение владельца регулятора:при отклонении текущей температуры от заданных режимом работы пороговых значений;при аварии и неисправности котла;при неисправности подключенных датчиков температуры;при пропадании и восстановлении основного напряжения питания (сети).Запись и хранение истории событий (за последние 3 месяца):время работы котла и мониторинг измеряемых температур;время появления аварий и ошибок в работе котла;время пропадания и восстановления основного напряжения питания;дата обновления ПО и номер текущей версии ПО.Хранение истории событий 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн».Дистанционное обновление версии программного обеспечения.Алгоритмы работы регулятора обеспечивают защиту насоса от заклинивания.Для удобства пользователя реализовано автоматическое напоминание о предстоящем обслуживании системы отопления.Технические характеристикиКол-во управляемых котловдо 2-х шт.Кол-во управляемых контуров ГВС1 шт.Кол-во управляемых прямых/смесительных контуров3 шт.Возможно увеличение до 15-ти при использовании модулей расширенияУправление контуром рециркуляцииестьОсновное питаниеноминальное напряжение: 220 В, 50 Гц переменного тока;диапазон рабочих напряжений: 85 В.…264 ВРезервное питаниевстроенный аккумулятор LIR 14500напряжение — 3,7 В, емкость 800 мА*чПотребляемая мощностьне более 25 ВтКаналы связиWi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/nGSM — резервный:поддержка 2Gподдержка 4G – приборы с наклейкой на упаковке «4G»Поддерживаемые интерфейсыUSB 2.0 slave: обновление прошивки контроллера;RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м);K-Line: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 15 м);1-Wire: порт для подключения проводных цифровых датчиков температуры (до 10 шт.)Поддерживаемые цифровые протоколы котлов(через встраиваемую плату)OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, KituramiАналоговые входы6 шт. (подключение датчиков NTC)входное напряжение 0-3,3 В;дискретность измерения 12 бит;погрешность 2 %;подтяжка к цепи плюс 3,3 В через резистор 4,7 КОмРелейные выходы13 шт.,максимальный ток одного реле — не более 2 А;максимальный суммарный ток — не более 5 А;выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;выходы реле для управления котлами, не подключены к цепям питания (выход типа «сухой контакт»)Внутренний выход питания +5 В1 шт.для питания цифровых датчиков температуры при трехпроводном подключении;максимальный суммарный ток потребителей – не более 50 мАРадиоканал 868 МГцподключаемый через внешние радиомодули ZONTподдерживает до 120 радиодатчиков (до 40 шт. на один радиомодуль)Корпуспластиковый, с креплением на плоскую поверхностьГабаритные размеры100 х 330 х 300 ммВес брутто2,5 кгКласс защитыIP20 по ГОСТ 14254-2015Диапазон рабочих температур-10.... +50 СМаксимально допустимая относительная влажность85 %Документация Лифлет - Автоматический регулятор ZONTТехническая документация ZONT Climatic (v.3 - для приборов, выпущенных до 28.11.2022) Техническая документация ZONT Climatic (v.4 - для приборов, выпущенных после 28.11.2022) Декларация о соответствии Характеристики товара:.
