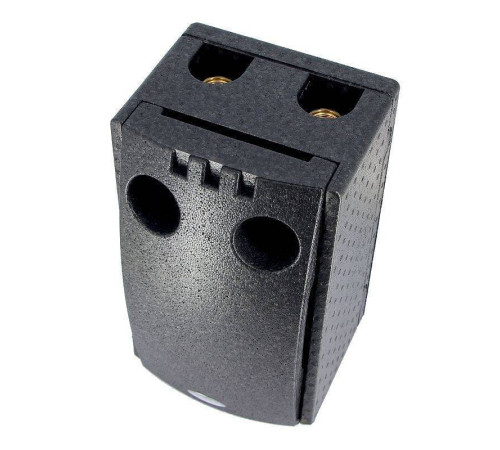

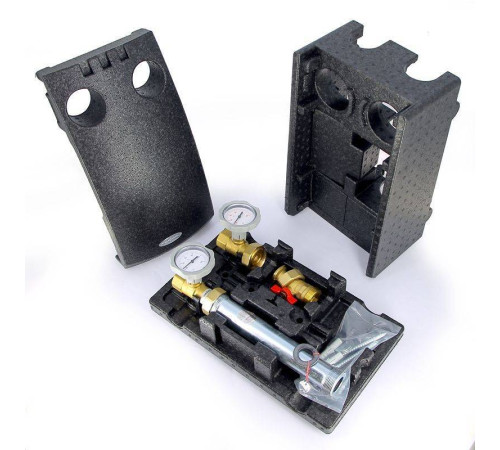

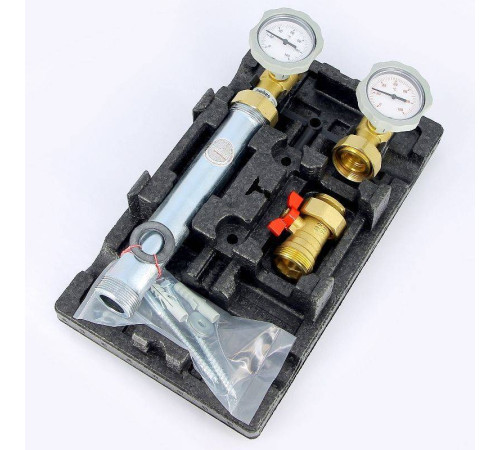

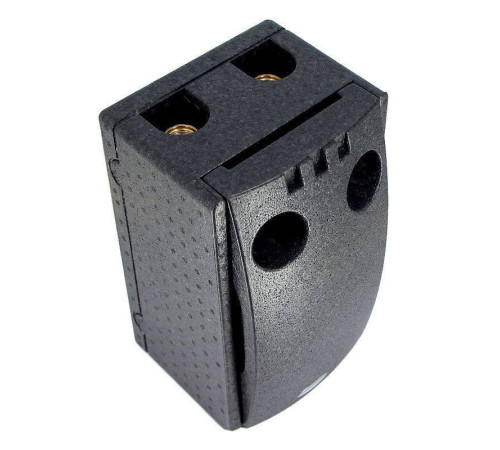

Насосный модуль Meibes UK 1 без смесителя и насоса Поколение 8 M66811EARU

Габариты Высота, мм 240 Ширина, мм 250 Длина, мм 246 Общее Артикул M66811EARU Страна Германия Производитель Meibes Межосевое расстояние, мм 125 Kvs, м3/час 6.2 MAX рабочее давление, бар 6 MAX рабочая температура, °C 110 Особенности шкала термометров: 0÷120°C, нижнее подключение 1"1/2 HP(под плоское уплотнение), верхнее подключение 1"ВР Материал корпуса сталь, латунь, EPP теплоизоляция Применение для подачи теплоносителя, поступающего из нагревателя, на контур Материалы уплотнительные кольца — PTFE (без асбеста), EPDM Рабочая среда вода/ пропиленгликоль до 40% Описание Насосная группа UK Meibes без смесителя 1" без насоса средней мощности предназначена для подачи теплоносителя, поступающего из нагревателя, в контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Области применения: любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции. Насосная группа без смешения представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, без дополнительной регулировки температуры жидкости. Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – 1 1/2" наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – 1" внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как на настенном распределителе Meibes для систем до 125 кВт, так и на напольных коллекторах больших распределительных систем Meibes до 2,8 МВт. Посадочное место насоса для всех типоразмеров групп UK составляет 180 мм. Возможная установка сдвоенных насосов. Подающая линия находится слева. Межосевое расстояние – 125 мм. В комплект поставки входят 2 контактных термометра в подающей и обратной линии, 2 двухходовых шаровых крана в подающей и обратной линии, отсечной шаровый кран насоса, встроенный обратный клапан в запорном узле обратной линии и съемная блочная EPP изоляция. Насосная группа изготавливается из стали и латуни. Уплотнения – из EPDM без PTFE асбеста. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%. Группа укомплектована контактными индикаторами температуры в подающей и обратной линиях, что позволяет оценить температурный перепад в контуре. Купить насосную группу UK Meibes без смесителя 1" без насоса. Категория: Страна Германия Производитель Meibes Серия UK Модель M66811EARU Категория группы быстрого монтажа Применение контуры отопления, загрузки бака ГВС, вентиляции Тип насосно-смесительная группа Функция подача теплоносителя от котла в контур без смешивания Монтаж настенный распределитель / напольный коллектор Принцип действия прямая подача / добавление теплоносителя из обратной линии Основные характеристики: Верхнее подключение к контуру потребителя G 1" (DN 25) внутренняя резьба Нижнее подключение к контуру котла G 1"1/2 наружная резьба под плоское уплотнение Межосевое расстояние до 250 мм Материалы сталь, латунь Рабочая температура до +110 оС Рабочее давление 6 бар Габариты (ВхШхГ) 470х175х155 мм Пропускная способность Kvs 6,2 куб.м/ч Q max при разнице T=20 оC 48 (V теплоносителя 1 м/с) / 71 кВт (V теплоносителя 1,5 м/с) Q max при разнице T=10 оC 24 (V теплоносителя 1 м/с) / 41 кВт (V теплоносителя 1,5 м/с) Подключение насоса G 1"1/2 накидная гайка Посадочное место для насоса 180 мм Подающая линия слева Теплоноситель вода / пропиленгликолевая смесь 40% Комплектация: Насос нет, опциально (возможна установка сдвоенных насосов) Трехходовой смеситель нет Термометр да, 2 (подающая и обратная линии) Шаровые краны да, двухходовые, 2 (подающая и обратная линия) Отсечной шаровый кран насоса да Обратный клапан да, встроенный, в запорном узле обратной линии Термоизоляция да, EPP, съемная блочная Прокладки и уплотнения EPDM, тефлон Габариты и устройство: Обратный клапан: Внешний вид и комплектация могут быть изменены производителем без специального уведомления. Скачать все отмеченные Характеристики товара: Тип - насосно-смесительная группа. Монтаж - настенный распределитель / напольный коллектор. Серия - UK. Применение - контуры отопления, загрузки бака ГВС, вентиляции. Модель - M66811EARU. Категория - группы быстрого монтажа. Производитель - Meibes. Страна - Германия. Принцип действия - прямая подача / добавление теплоносителя из обратной линии. Функция - подача теплоносителя от котла в контур без смешивания. Насос и аксесуары - Да..
