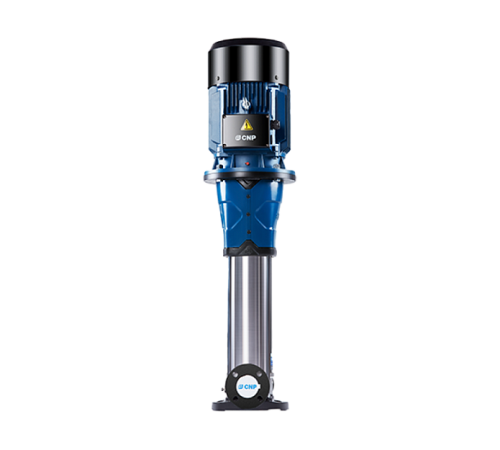

Насос вертикальный многоступенчатый CNP CDM1-4 0.37 кВт CDM1-4FSWPC

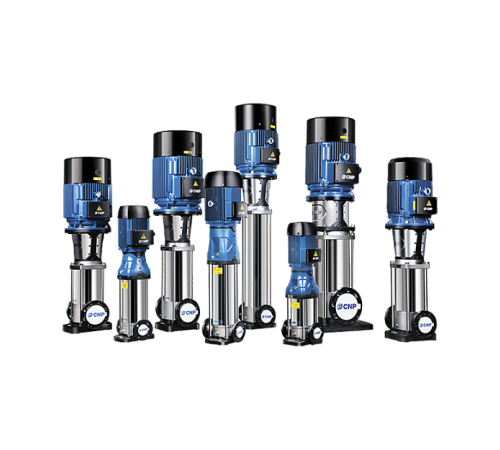

Артикул: CDM1-4FSWPC. Серия насосов CDM/CDMF является идеальным сочетанием качества и высокой эффективности - оптимизированная проточная часть, высокоэффективный электродвигатель IE3, переработанная конструкция и обновленный дизайн. диапазон подач: 0,5 м3/ч ~ 240 м3/ч; напор: 4 м ~ 305 м; мощность: 0,37 ~ 110 кВт; температура перекачиваемой среды: -15°С ~ +120°С. Применение системы повышения давления воды; фильтрация и перекачка воды в системах водоснабжения; моечные установки высокого давления; противопожарные установки; системы охлаждения и кондиционирования воздуха; системы питания паровых котлов и перекачка конденсата; системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.; очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы; орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки. Конструкция Основой насосной части агрегата являются секции, состоящие из рабочих колес и дифузоров (направляющих аппаратов), установленных последовательно. Внешний цилиндрический корпус выполняет роль отводящего устройства и зажимается между основанием и головной частью при помощи стяжных шпилек. Уплотнение данного элемента осуществляется за счет установки уплотнительного кольца круглого сечения. Рабочие колеса для малых типоразмеров изготовлены методами штамповки и сварки, для больших – литьем. Соединение валов реализовано с помощью муфты, доступ к которой можно получить, сняв защитный кожух. Конструкция насосного агрегата обеспечивает легкий ремонт и обслуживание. Основными элементами насосной части являются: рабочие колеса, изготовленные методами штамповки и сварки для небольших и литьем для более крупных типоразмеров; диффузоры, обеспечивающие переход жидкости между ступенями; вал насосной части; основание с всасывающим и напорным патрубками по типу "in-line"; головная часть; торцевое уплотнение. Ступени, состоящие из диффузоров и рабочих колес размещаются в цилиндрическом корпусе, зажатом между головной частью и основанием при помощи стяжных шпилек. Проточная часть насосов выполнена из нержавеющей стали (AISI304 или AISI316L), основание с напорным и всасывающим патрубками может быть изготовлено также из нержавеющей стали или из чугуна (ASTM25B). Более подробное материальное исполнение отдельных компонентов описано в каталоге. Электродвигатель В качестве привода в насосах серии CDM/CDMF используется асинхронный электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением). степень защиты: IP55; класс изоляции: F; стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В. До 7,5 кВт используются электродвигатели в исполнении B14 (без лап с малым фланцем); свыше 7,5 кВт – в исполнении B5 (без лап с большим фланцем). Условия эксплуатации Насосные агрегаты серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Перекачиваемая среда должна быть не агрессивна к материалам проточной части. Температура перекачиваемой среды: стандартное исполнение: от -15ºС до 70ºС; высокотемпературное исполнение: от -15ºС до 120ºС. Температура окружающей среды: не более +40ºС; Высота над уровнем моря: не более 1 000 м. Характеристики товара: Страна производства - Китай. Материал корпуса - Чугун. Область применения - Водоснабжение, Повышение давления. Серия - CDM. Исполнение - Вертикальное. Мощность, кВт - 0.37. тип насоса - Многоступенчатый, Поверхностный. Код. - 76688. Страна бренда - Китай. Электропитание, В - 380-415, 220-230. Макс. температура жидкости, °C - 70. Макс. производительность, м³/час - 1. Артикул CNP - CDM1-4FSWPC..
