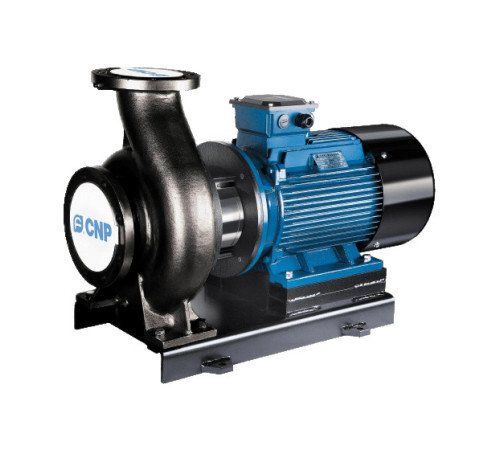

Насос консольно-моноблочный CNP NIS150-125-250/18.5SWH 18.5 кВт 380 В 4-полюсный NIS150-125-250/18.5SWH

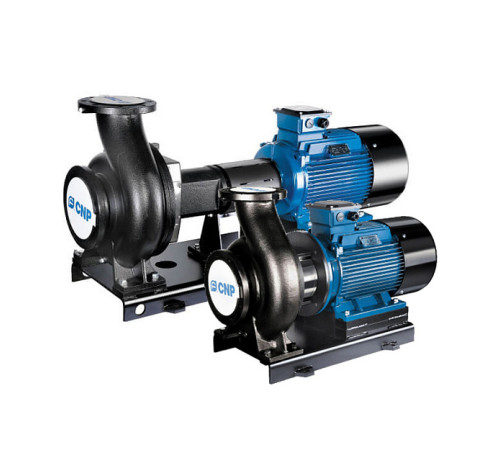

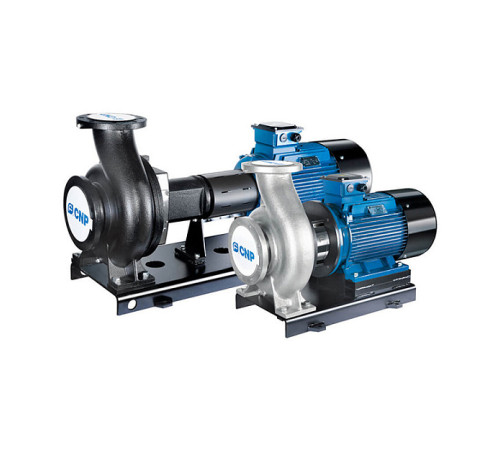

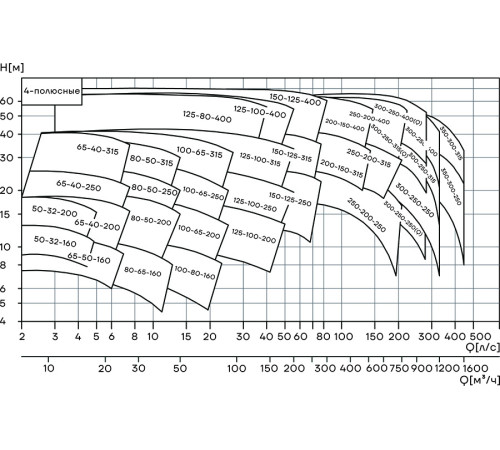

Артикул: NIS150-125-250/18. Насосы серий NIS – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением передовых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов. Диапазон подач: 3 м³/ч ~ 1200 м³/ч; Напор: 4 м ~ 160 м; Мощность: 0,37 ~ 200 кВт; Температура перекачиваемой среды: -15°С ~ +110°С (по запросу до +130°С); Максимальное рабочее давление: 16 бар. Применение Водоснабжение и водоподготовка; Системы кондиционирования; Системы охлаждения и циркуляции; Противопожарные системы; Ирригационные системы; Технологические системы. Конструкция Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы. Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения➂ (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом. Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса ➁гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колёс также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR. Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жёсткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность. Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы➀ могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2). Электродвигатель Электродвигатель асинхронный ➃, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF). Класс энергоэффективности: IE2 (по запросу IE3); Степень защиты: IP55; Класс изоляции: F; Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В. Условия эксплуатации Насос предназначен для перекачивания чистых, неагрессивных, невоспламеняющихся жидкостей, не содержащих твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насос. Перекачиваемая жидкость не должна быть химически агрессивной по отношению к материалам деталей насоса. Характеристики товара: Страна производства - Китай. Материал корпуса - Чугун. Область применения - Водоснабжение, Отопление, Кондиционирование, Охлаждение. Материал рабочего колеса - Серый чугун HT230. Серия - NIS. Исполнение - Горизонтальное. Мощность, кВт - 18.5. степень защиты - IP55. тип насоса - Циркуляционный, Одноступенчатый, Поверхностный. Код. - 93072. Страна бренда - Китай. Электропитание, В - 380-415. Макс. температура жидкости, °C - 110. Гарантия производителя, месяцев - 24. Макс. напор, м - 20. Макс. производительность, м³/час - 200. Артикул CNP - NIS150-125-250/18.5SWH. Диаметр всасывающего патрубка - DN 150. Диаметр напорного патрубка - DN 125..
