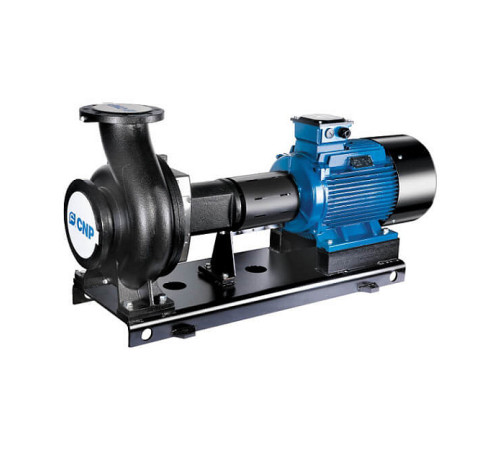

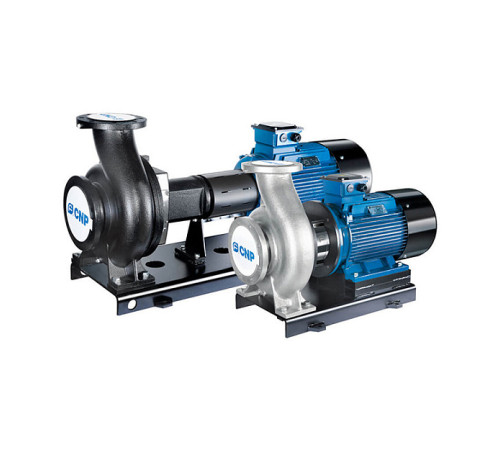

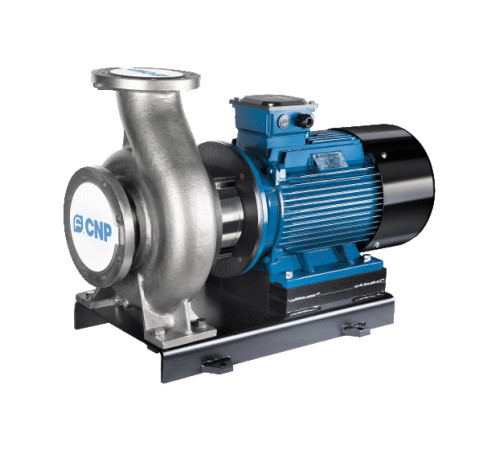

Насос консольно-моноблочный CNP NIS100-80-160 11 кВт 2-полюсный NIS100-80-160/11SWH

Артикул: NIS100-80-160/11SWH. Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы. Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом. Напор: 4 м ~ 160 м; Расход: 3 м³/ч ~ 1200 м³/ч; Мощность: 0,37 ~ 200 кВт; Температура перекачиваемой среды: -15°С ~ +110°С; Макс. рабочее давление: 16 бар; Макс. давление на входе: 6 бар. Применение Водоснабжение и водоподготовка; Системы кондиционирования; Системы охлаждения и циркуляции; Противопожарные системы; Ирригационные системы; Технологические системы. Конструкция Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы. Насосы серий NIS/NISF являются моноблочными: соединение валов осуществляется с помощью шпоночного соединения (вал насосной части концентрично устанавливается на вал электродвигателя). В насосах серии NISO соединение валов осуществляется с помощью упругой муфты, которая в целях безопасности ограждена защитным кожухом. Проточная часть насоса разработана с применением современным методов гидродинамического моделирования (CFD). Рабочие колеса гидравлически разгружены от осевой силы с помощью специальных разгрузочных отверстий, что позволяет увеличить срок службы подшипников насоса. В качестве уплотнения проточной части используется торцевое уплотнение. У рабочих колес также увеличен диаметр входа, что позволяет достичь наилучших значений NPSHR. Подшипники установлены в едином корпусе насосной части, что обеспечивает точную центровку, отсутствие радиальной вибрации, улучшает жесткость деталей вращения. В качестве опор используются шариковые подшипники с консистентной смазкой. Всего в конструкциях насосов серии используется 4 разных типоразмера подшипников, что значительно улучшает ремонтопригодность. Габаритные и присоединительные размеры насосов соответствуют ISO 2858. Фланцы могут быть выполнены из чугуна (по стандарту ISO7005-1) или из нержавеющей стали (по стандарту ISO7005-2). Электродвигатель Электродвигатель асинхронный, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF). Класс энергоэффективности: IE2 (по запросу IE3); Степень защиты: IP55; Класс изоляции: F; Стандартное напряжение 50 Гц: 1х220 В; 3x220/380 В; 3x380 В. Условия эксплуатации Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6..9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну. Температура перекачиваемой среды: от -15ºС до 110ºС (более высокие температуры по запросу); Рабочее давление: 1,6 МПа (16 бар). Характеристики товара: Страна производства - Китай. Материал корпуса - Чугун. Область применения - Водоснабжение, Отопление, Кондиционирование, Охлаждение. Серия - NIS. Мощность, кВт - 11. тип насоса - Циркуляционный, Одноступенчатый, Поверхностный. Код. - 77694. Страна бренда - Китай. Электропитание, В - 380-415. Макс. напор, м - 26. Макс. производительность, м³/час - 100. Артикул CNP - NIS100-80-160/11SWH. Диаметр всасывающего патрубка - DN 100. Диаметр напорного патрубка - DN 80..
