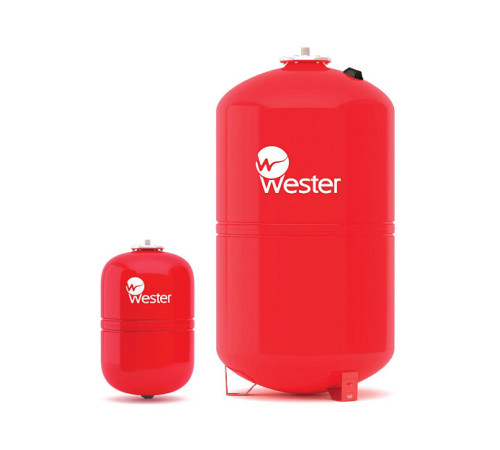

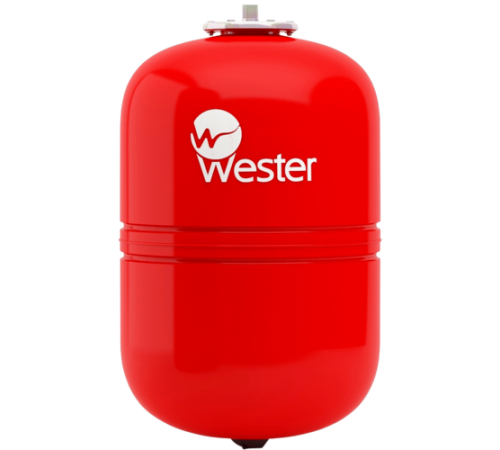

Бак расширительный мембранный Wester WRV 8 5 бар 0-14-0020

Артикул: 0-14-0020. 1. Назначение 1.1 Мембранные баки Wester серии WRV предназначены для компенсации температурного расширения теплоносителя в замкнутых системах отопления. 1.2 В качестве теплоносителя допускается использование воды или водного раствора гликоля с концентрацией до 50%. 2. Технические характеристики Диапазон рабочих температур теплоносителя: -10…+100 °C. Материал корпуса: Сталь углеродистая с эпоксиполиполиэфирным наружным покрытием красного цвета RAL 3020 Материал контрфланца: Сталь углеродистая с эпоксиполиэфирным покрытием красного цвета RAL 3020 Материал мембраны: EPDM (этилен-пропилендиен мономер) Материал ниппеля: латунь Тип мембраны: заменяемая 2.1 Все модели обладают следующими конструктивными особенностями: а) баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию. б) баки снабжены штуцерами для подключения к системе отопления. Баки 200-1000 снабжены держателем мембраны к которому можно подключить манометр или необходимо заглушить. в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках. 3. Размещение и монтаж 3.1 Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака. 3.2 При подключении мембранного бака к трубопроводу системы необходимо установить отключающий кран (п.6), и кран для опорожнения мембранного бака (п.7), как показано на схеме стр.5. 3.3 Максимальное рабочее давление бака должно быть больше, чем давление срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана. 3.4 Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления (раздел 3). 3.5 При испытании системы отопления давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод. 4. Техническое обслуживание 4.1 При эксплуатации мембранного необходимо не реже 1 раза в месяц проверять давление в воздушной полости. 4.2 Периодически, один раз в год, проводить профилактический осмотр. 4.3 Проверка давления в воздушной полости должна производится при остановленном котле, и отключенном от системы мембранном баке. Отключающий кран (п.6) должен быть закрыт, кран для слива теплоносителя из бака (п.7) открыт. После проверки и настройки давления в воздушной полости кран слива теплоносителя закрыть, а отключающий кран открыть. Не разрешается эксплуатация системы при закрытом отключающем кране на мембранном баке. Характеристики товара: Страна производства - Россия. Макс. рабочая температура, °C - 100. Цвет - Красный. Область применения - Отопление. Серия - WRV. Исполнение - Вертикальное. диаметр подключения - 3/4. объём, л - 8. Код. - 59770. Вес (нетто), кг - 1.55. Габариты (ВхШхГ) - 311х200х200. Страна бренда - Россия. Размещение - Настенное. Макс. рабочее давление, бар - 5. Упаковка (ВхШхГ), мм - 311х200х200. Тип мембраны - Заменяемая. Артикул Wester - 0-14-0020..
