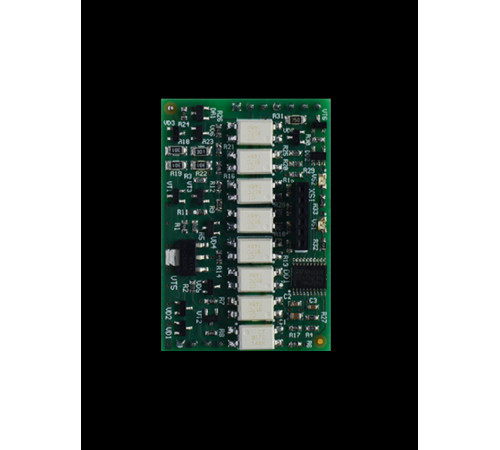

Универсальная плата цифровых шин Zont ML00005842

Универсальная плата цифровых шинДля подключения оборудования ZONT к газовому котлу, поддерживающему протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, KituramiПодходит к устройствам:ZONT CLIMATICZONT H5000+ PRO.V2Технические характеристикиТемпературный диапазон работы от минус 25 ⁰С до плюс 50 ⁰СИнтерфейсы подключения к котлу OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, WolfГабаритные размеры 48 х 32 х 10 ммМасса, не более 0,05 кгУниверсальная плата цифровой шины предназначена для подключения регулятора ZONT Climatic (V2, 1.3, 1.2, 1.1, OPTIMA) и универсального контроллера ZONT H5000+ PRO.V2 к газовым котлам по цифровой шине OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami.Универсальная плата автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:с котла считываются технические параметры его работы и сервисные установки;на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла.Контролируются:фактическая температура теплоносителя;фактическая температура ГВС;сервисные значения диапазона работы котла на Отопление и ГВС;фактический уровень модуляции горелки;фактической значение давления теплоносителя;температура обратного потока;заданные значения температур теплоносителя и ГВС;признаки работы котла на отопление и ГВС.При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).Регулятор имеет два разъема для подключения Плат цифровой шины.Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.Для подключения к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите в таблице ниже.Разъем MHU-02 нужен для подключения термостатов и контроллеров ZONT к некоторым моделям котлов BAXI по цифровой шине (через адаптер или встроенный протокол). Список моделей, для подключения которых нужен и не нужен разъем, представлен ниже.Разъем нуженРазъем не нуженECO 4sECO 5 COMPACTECO FOURECO HomeFOURTECHMAIN-5MAIN FOURAmperaECO ClassicECO COMPACTECO 3 COMPACTECO NovaDUO-tec CompactLUNA DUO-TECLUNA DUO-TEC +LUNA DUO-TEC ELUNA DUO-TEC MP/MP+LUNA PLATINUM PLUSLUNA-3LUNA-3 COMFORTLUNA-3 COMFORT AIRLUNA-3 COMFORT HTLUNA-3 (Comfort) COMBILUNA SILVER SPACELUNA-3 SILVER SPACENUVOLA DUO-TECNUVOLA DUO-TEC +NUVOLA-3NUVOLA-3 B40NUVOLA-3 COMFORTNUVOLA-3 COMFORT HTPRIME HTPOWER HTSLIMСовместимость с устройствамиZONT Climatic 1.1, 1.2, 1.3, V2ZONT Climatic OPTIMAZONT H5000+ PRO.V2Поддерживаемые протоколы котловOpenThermE-BUSBridgeNet (Ariston)BSBNavienNavien Deluxe OneKituramiWolf**для добавления протокола Wolf плату необходимо перепрошить по заявке через службу техподдержки — support@microline.ruПлата обеспечиваетсчитывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)плавное регулирование мощности котла (модуляция горелки)дистанционное управление ГВС (если котел управляет ГВС)получение кодов ошибок и аварий котлаОсобенности управлениярекомендуется в сервисном меню котла установить max уровень модуляцииограничить модуляцию можно через лк ZONTданная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котлаДокументацияТехническая документация на Универсальную плату ЦШДекларация о соответствии Характеристики товара:.
