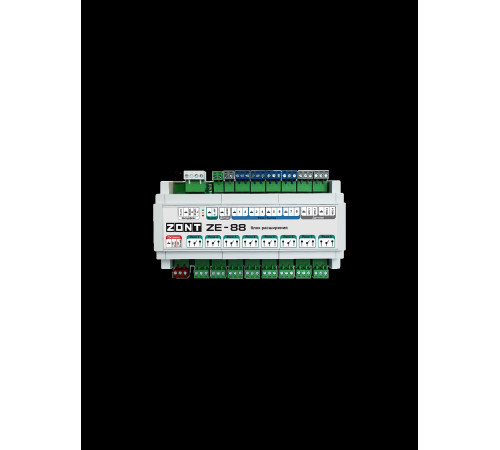

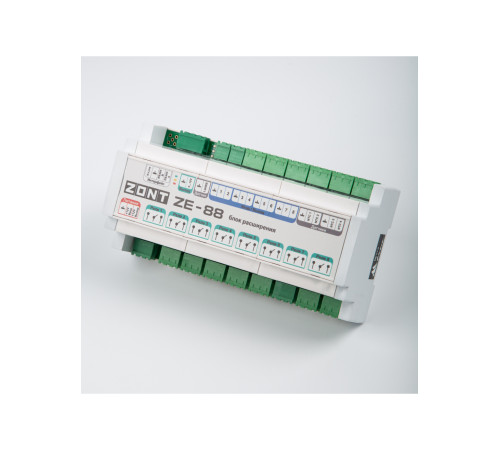

Блок расширения Zont ZE-88 ML00005693

Блок расширения ZONT ZE-88Предназначен для увеличения числа Входов/Выходов универсальных контроллеровОбеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-LineКонтролирует состояние охранных и информационных датчиков различного назначенияПоддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температурыУправляет работой релейных и универсальных выходовПоддерживает подключение дополнительных цифровых устройствПодходит к приборам:ZONT H1000+ PROZONT H1000+ PRO.V2ZONT H1500+ PROZONT H2000+ PROZONT H2000+ PRO.V2ZONT H5000+ PRO.V2Дополнительные входы/выходы контроля и управленияНа объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2, H5000+ PRO.V2 применяется блок расширения ZONT ZE-88.Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.8 дополнительных универсальных входов/выходовНазначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.8 дополнительных релейных выходовБлок расширения ZE-88 имеет 8 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.4 специальных входа для датчиков NTCПредназначены для прямого подключения помехозащищенных датчиков NTC-10.1 аналоговый выход 0-10 ВИспользуется для подключения исполнительного устройства с пропорциональным управлением.Интерфейс 1-WIRE для контроля цифровых датчиков температурыК блоку расширения ZONT ZE-88 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.Интерфейсы обмена данными с контроллером ZONTRS-485Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.K-LineБлок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.РадиочастотыДля подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль ZONT.ФункционалБлок расширения ZONT ZE-88 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.При исправной работе индикация на блоке расширения ZONT ZE-88 следующая:красный индикатор. Регулярно загорается – признак нормальной работы;зеленый индикатор. Серия кратковременных вспышек различной длительности снебольшим перерывом – сигнализация нормальной связи по K-Line;желтый индикатор. Серия кратковременных вспышек различной длительности снебольшим перерывом – сигнализация нормальной работы по RS-485.Технические характеристикиНапряжение питанияОсновное9-18 В от источника постоянного тока (в комплект не входит)Поддерживаемые интерфейсыRS-485K-Line1-wireУправляемые выходы8 шт.релейныекоммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 31 шт.аналоговый 0-10В8 шт.универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)Характеристики Входа:входное напряжение 0-30 В;дискретность измерения 12 бит;погрешность не более 2%;подтяжка к цепи плюс 3,3 В через резистор 100 КОм.Характеристики Выхода ОК:максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;суммарный ток выходов не должен превышать 350 мА;сопротивление во включенном состоянии – не более 10 Ом.Входы NTC4 шт.подключение датчиков NTC-10Проводные цифровые датчики температурытип — DS18S20, DS18B20Внимание — неоригинальные датчики могут не работатьРабочий интервал окружающих температурОт минус 25 до плюс 50 °СГабаритные размеры, мм180 х 90 х 60, типоразмер 10 DINКорпус, креплениеПластиковый, на DIN рейкуДокументацияТехническая документация ZONT ZE-88 Декларация о соответствии Лифлет - Контроллеры ZONT Характеристики товара:.
