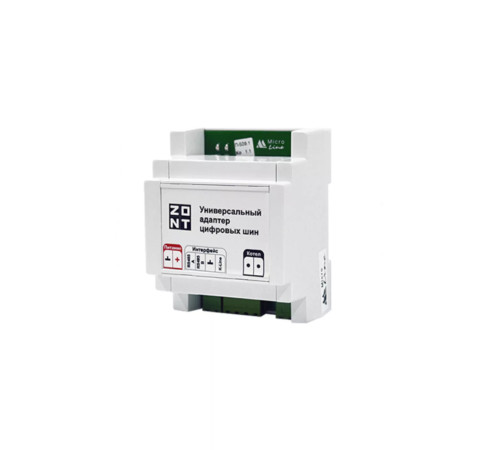

Адаптер цифровых шин ZONT универсальный на DIN-рейку ML00005505

Универсальный адаптер цифровых шин (DIN)Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kituramiподходит для всех термостатов и контроллеров ZONT (кроме ZONT Lite)работает по K-Line и RS-485крепится на din-рейкуУниверсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami – проверить наличие шины в конкретной модели котла можно в Совместимости котлов с ZONT.Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:с котла считываются технические параметры его работы и сервисные установки;на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:фактическая температура теплоносителя;фактическая температура ГВС;сервисные значения диапазона работы котла на Отопление и ГВС;фактический уровень модуляции горелки;фактической значение давления теплоносителя;температура обратного потока;заданные значения температур теплоносителя и ГВС;признаки работы котла на отопление и ГВС.При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).Особенности универсального адаптера:Допускается одновременное подключение нескольких адаптеров к универсальнымконтроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1000+ PRO.V2, Н1500+ PRO, Н2000+ PRO, Н2000+ PRO.V2, Н5000+ PRO.V2)для управления несколькими котлами;Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервисаПри использовании адаптера с отопительными приборами ZONT:вы уверены в работоспособности своего котла;используете возможности гибкой настройки для создания комфортного микроклимата в помещении;вы экономите на энергоносителях от 35%!Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.Разъем MHU-02 нужен для подключения термостатов и контроллеров ZONT к некоторым моделям котлов BAXI по цифровой шине (через адаптер или встроенный протокол).Список моделей, для подключения которых нужен и не нужен разъем, представлен ниже.Разъем нужен:Разъем не нужен:ECO 4sECO 5ECO LifeCOMPACTECO FOURECO HomeFOURTECHMAIN-5MAIN FOURAmperaECO ClassicECO COMPACTECO 3 COMPACTECO NovaDUO-tec CompactLUNA DUO-TECLUNA DUO-TEC +LUNA DUO-TEC ELUNA DUO-TEC MP/MP+LUNA PLATINUM PLUSLUNA-3LUNA-3 COMFORTLUNA-3 COMFORT AIRLUNA-3 COMFORT HTLUNA-3 (Comfort) COMBILUNA SILVER SPACELUNA-3 SILVER SPACENUVOLA DUO-TECNUVOLA DUO-TEC +NUVOLA-3NUVOLA-3 B40NUVOLA-3 COMFORTNUVOLA-3 COMFORT HTPRIME HTPOWER HTSLIMФункционалПодходит к устройствам:ZONT SMART NEWZONT H-1V NEWZONT SMART 2.0ZONT H-1V.02ZONT H700+ PROZONT H1000+ PRO.V2ZONT H1500+ PROZONT H2000+ PRO.V2ZONT H5000+ PRO.V2ZONT H1000+ и H1000+ PRO (сняты с производства)ZONT H2000+ и H2000+ PRO (сняты с производства)ZONT H-1, H-2, H-1V, SMART, Н-1V.01 (сняты с производства)Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONTОтображение и контроль текущего состояния котла, его рабочих параметровОтображение и контроль текущей и целевой температуры в помещении (теплоносителя)ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлуРегулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котлаВнимание! При питании от резервного аккумулятора термостат котлом не управляет!Оповещение владельца котла:при отклонении текущей температуры от заданных режимом работы пороговых значений;при аварии и неисправности котла;при неисправности подключенных датчиков температуры.Запись и хранение истории событий (за последние 3 месяца):время работы котла и мониторинг измеряемых температур;время появления аварий и ошибок в работе котла;время пропадания и восстановления основного напряжения питания;время входящих звонков и текст входящих смс сообщений;дата обновления ПО и номер текущей версии ПО.Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT, за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.Адаптер подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.Технические характеристикиНапряжение питания10-28 ВМаксимальный потребляемый ток30 мАИнтерфейсы подключения к котлуOpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, KituramiИнтерфейс подключения к термостату или контроллеруK-Line, RS-485Температурный диапазон работыот -30 до +55 °СВремя выхода на рабочий режимне более 5 секСредний срок службы7 летГабаритные размеры90,2 х 71 х 57,5 ммМасса, не более0,400 кгКреплениена DIN рейкуДокументация Техническая документация на Универсальный адаптер ЦШ (DIN) Декларация о соответствии Характеристики товара:.
